视觉作业台灯技术要求研究（多图）

　　一、视觉作业台灯及其相关概念
　　台灯是安置在桌面上的可移式灯具。按照视觉作业特性，台灯可分为读写视觉作业台灯、VDT（视觉显示终端）视觉作业台灯、其他台灯三类。
　　1、视觉作业台灯是为读写视觉作业或VDT（视觉显示终端）视觉作业提供照明的台灯。
　　2、读写视觉作业台灯是为阅读或书写提供照明的台灯。读写视觉作业台灯照亮的工作面本身是不发光的。读写视觉作业台灯提供水平照度。
　　3、VDT视觉作业台灯除了可以用作读写视觉作业台灯以外，更主要的是工作面（视觉显示终端）是发光的。VDT视觉作业台灯既要提供水平照度又要提供垂直照度。
　　4、其他台灯是指该台灯没有设计成视觉作业用途。如用于床头柜，提供垂直照度的台灯。
　　二、视觉作业台灯需关注的要素
　　1、光度学性能
　　a) 我国国家标准
　　GB/T 9473-2008《读写作业台灯性能要求》在光度学要求方面主要有遮光性与照度及其均匀度的要求。
　　1）遮光性
　　遮光性要求：眼睛距读写桌面的高度400mm，离光源中心的水平距离600mm处，朝灯看去，应看不到反射器内壁及光源。

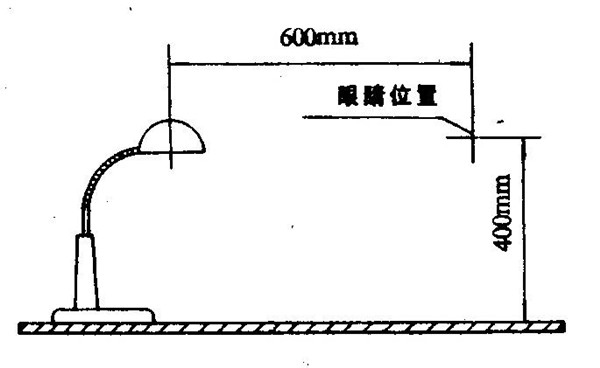

　　遮光性试验如图1所示。

图1 GB/T 9473遮光性试验示意图
　　眼睛距读写桌面的高度400mm是基于成人的高度。孩童的眼睛距读写桌面的高度可能更低一些。
　　2）照度及其均匀度
　　照度要求：以灯具出光口的几何中心的垂直投影点为圆心，位于眼睛的正前方，靠近眼睛一侧的投射范围内，离圆心的半径距离为300mm的三分之一扇形以内，AA级照度应大于500lx，A级照度应大于250lx；离圆心的半径距离为500mm的三分之一扇形被前面的扇形截下的区域以内，AA级照度应大于300lx，A级照度应大于 150lx。每个区域内的照度均匀度（最大值/最小值）不得大于3。照度及其均匀度的要求如表1所示。

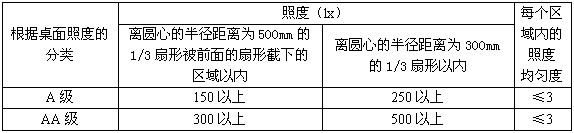

　　表1 GB/T 9473照度及其均匀度的要求

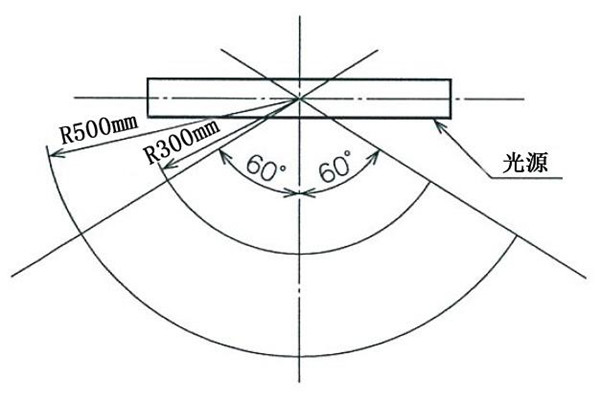

　　照度试验：以灯具出光口的几何中心的垂直投影点为圆心，位于眼睛的正前方，在灯具的投射范围内，离圆心的半径距离为500mm的三分之一扇形内，以30°为间隔，在半径线上进行照度测量，测试间隔为100mm，包括圆心。照度试验如图2所示。

图2 GB/T 9473照度试验的布点
　　由图2可知，GB/T 9473-2008要求台灯照亮的是120°的扇形区域。
　　b) 美国IESNA推荐的台灯照亮面积、照度及其均匀度的要求

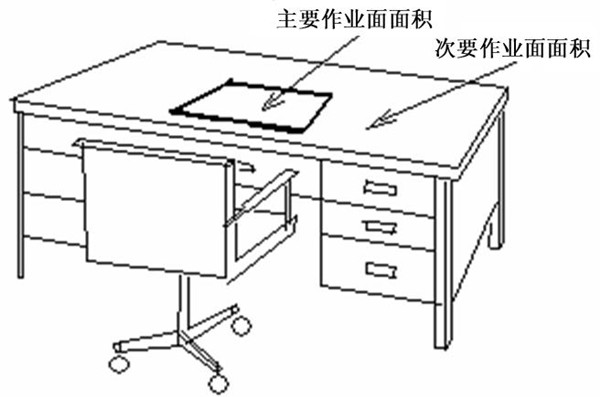

　　美国对家庭读写作业照明的作业面的面积要求，IESNA规定如下：主要作业面面积为360mm×310mm（如图3所示）；次要作业面面积为610mm×910mm。

图3 IESNA有关家庭读写作业面的照亮面积示意图
　　任何时候作业面维持的照度推荐值：①主要作业面-短时间读或写-200 lx、300 lx或500 lx；②次要作业面-长时间学习和困难作业-500 lx、750 lx或1000 lx；③主要作业面的最大照度与最小照度之比不应超过3；④次要作业面-1/2主要作业面照度值，但不应小于200 lx。
　　c) 日本工业标准
　　1）遮光性
　　日本正在对工业标准JIS C8112:2008《荧光台灯（学习/读书用）》进行修订，JIS C8112:00000000《LED台灯/荧光台灯（学习/读书用）》覆盖的光源既包括荧光灯，又包括LED，新的JIS C8112在光度学要求方面主要有遮光性与照度的要求。
　　遮光性要求：荧光灯台灯的遮光性，应不能看见荧光灯。LED台灯的遮光性，应不能看见LED模组亮度在2000cd/㎡以上的部分。

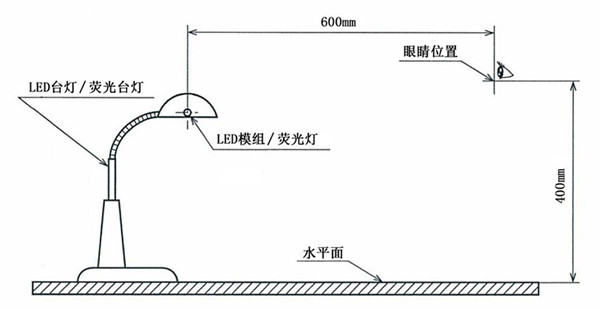

　　遮光性试验如图4所示。

图4 JIS C8112的遮光性确认位置
　　由于孩童的眼睛距读写桌面的高度一般低于400mm，坐着抬头可能看得见光源，所以需要对亮度加以限制。屏幕亮度以200cd/㎡作为限值，对LED模组亮度则限定在2000cd/㎡，LED模组亮度是屏幕亮度的十倍，十倍亮度比的照明效果才认为是舒适的。
　　2）照度
　　照度要求如表2所示。JIS C8112没有照度均匀度的要求。
　　表2 JIS C8112的照度要求

　　照度试验如图5所示。由图5可知，JIS C8112要求台灯照亮的也是120°的扇形区域，与我国GB/T 9473-2008照亮区域相同。

图5 JIS C8112的桌面照度测定范围[1] [2] [3]  下一页
