基于ZigBee Light Link协议的LED灯控方案

LED之家  于2013-09-04 21:46:53  http://www.ledjia.com/ledhangye/viewarticle.php?id=9695

文章摘要:  ZigBee灯控方案概况:   该方案基于TI CC2530芯片研发,它使用智能手机APP界面操控,同时支持苹果IOS及Android移动设备控制,通过智能手机、平板电脑进行多组灯控制、场景设置、亮度调节、RGB色彩还原调节及云管理模式设置。它能取代了目前市场上433MHz、WIFI、蓝牙等无线技术灯控方案,只要遵循ZLL标准协议的LED灯具都可以兼容使用。   ZigBee灯控方案主要性能指标:   遥控距离:30m   遥控方式:带WiFi的智能手机〔苹果IOS、谷歌Androi

  ZigBee灯控方案概况:
  该方案基于TI CC2530芯片研发,它使用智能手机APP界面操控,同时支持苹果IOS及Android移动设备控制,通过智能手机、平板电脑进行多组灯控制、场景设置、亮度调节、RGB色彩还原调节及云管理模式设置。它能取代了目前市场上433MHz、WIFI、蓝牙等无线技术灯控方案,只要遵循ZLL标准协议的LED灯具都可以兼容使用。
  ZigBee灯控方案主要性能指标:
  遥控距离:30m
  遥控方式:带WiFi的智能手机〔苹果IOS、谷歌Android〕遥控
  操作方式:APP界面操作
  连接协议:WIFI、ZigBee
  控制模式:亮度调节、RGB颜色调节、情景设置

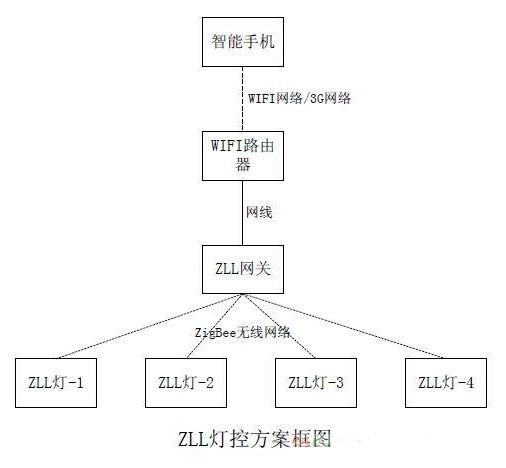

  ZigBee灯控方案原理框图:

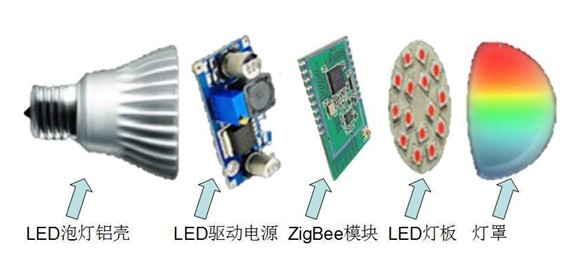

  ZLL灯泡内部构造图:

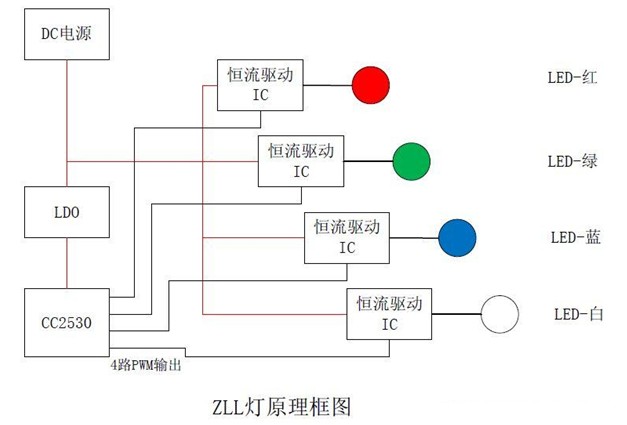

  1. DC电源一路给恒流驱动IC供电,一路通过LDO给CC2530芯片供电;
  2. CC2530芯片输出四路PWM信号,控制恒流驱动IC的输出电流;
  3. 恒流驱动IC根据PWM信号,控制输出恒定电流,驱动LED发光;
  4. 通过ZLL无线网络控制CC2530芯片四路PWM信号输出,从而控制恒流驱动IC电流输出,驱动RGBW LED发光,合成不同颜色效果;
  ZigBee灯控方案设计难点及解决方案:
  软件部分:
  软件控制驱动LED颜色,由于缺少专业校准工具,一旦出现颜色偏差时,很难进行调整;
  解决方案:通过分析LED灯珠的各项参数关系图,利用软件对各项参数适当补偿;
  硬件部分:
  1、球泡灯的外形主要要针对客户第一感觉,和实际的散热效果、拆装难度以及工艺成本,我们的遵旨就是要在这几点折中。
  2、电路设计,前几年业界用人使用的是恒定电压下控制LED,这种方式比较使LED加速老化,因为LED自身的特性决定的,所以我们在前期也去走了弯路。现在我们是使用恒流源去控制的,流过每一个LED灯珠的最大电流我们可以为它设定一个上线。
  3、RGBW的配色依据,这个是根据RGB的光通量比例3:6:1去选器件个数或者控制电流,同时与LED的选型有很大的关系,一定要取看主波长R:615-620NM、G:530-540nm、B:460-470nm的比例,当然也为了提高显色性(颜色真实性)可以加入黄光(580nm)实际使用中要使用不同的布局和不同的LED多进行几次试验最终确定。

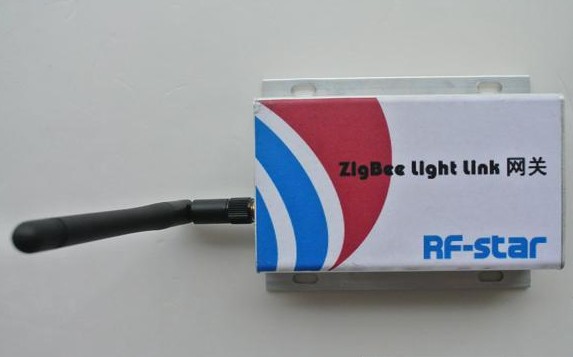

信驰达ZLL网关DEMO

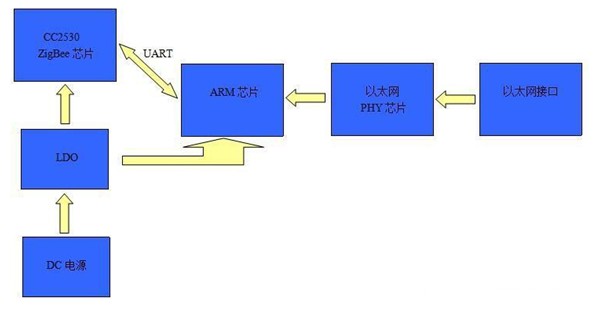

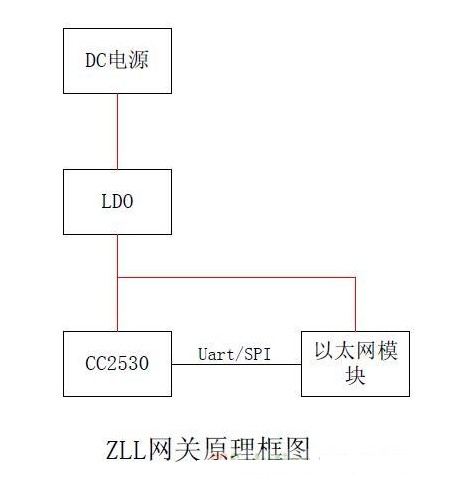

网关工作原理图
  ZigBee Light Link操控端:

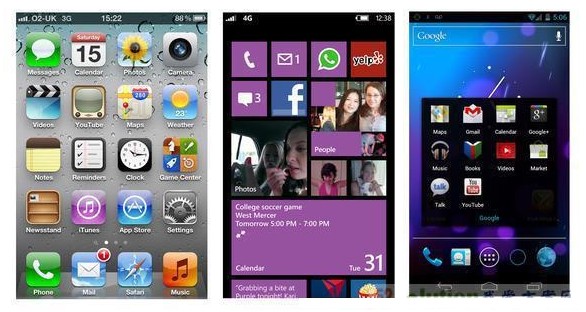

  支持设备:苹果IOS移动智能设备、谷歌Andriod移动智能设备、Windows Mobile移动智能设备

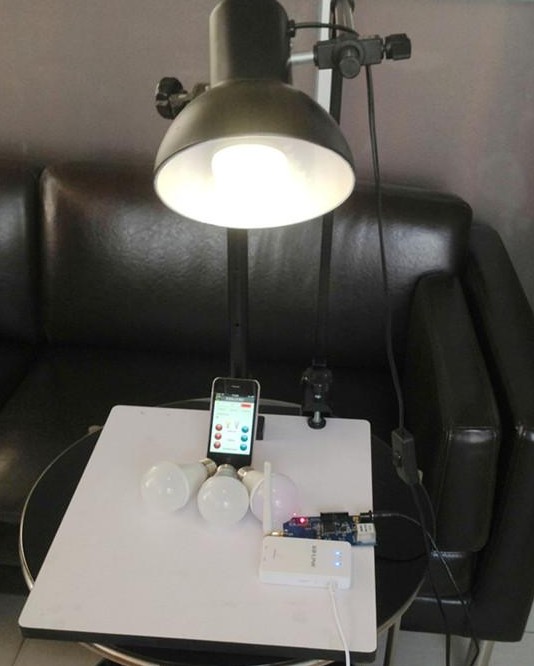

  信驰达ZigBee Light Link协议灯控方案苹果IOS APP Demo

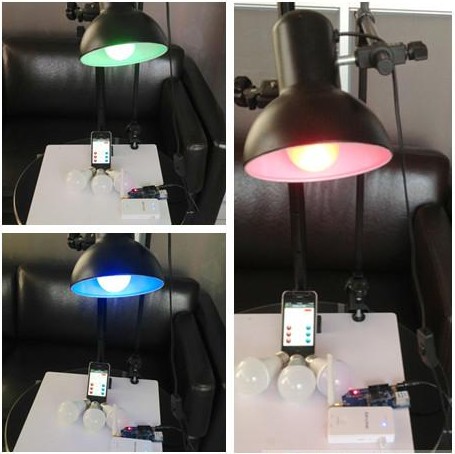

  ZigBee灯控方案实物图:

  ZigBee灯控方案前景及意义:
  基于ZigBee Light Link协议的LED灯控方案完善了智能家居照明控制模式,也促进了ZigBee产品更走向标准化的道路。目前,此方案受到各大照明厂商的推崇,正紧锣密鼓进行开发,相信在不久的将来,就可以实现不同厂家的灯具之间的无线互控。
