电池供电设备通常都有一个电源指示灯。但这个指示灯可能消耗不小的功率。用低工作周期的闪灯，可提供对开机状态的适当提示，这种情况下可使用本文所描述的简单电路。

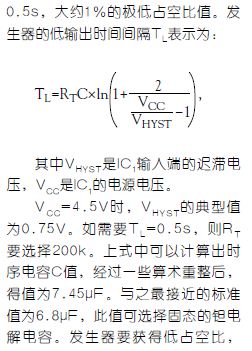

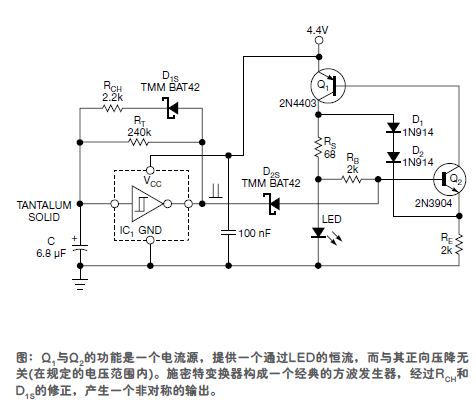

SN74AHC1G14 是一只微型的单施密特触发器逻辑反相器，再加上两只电阻，一只肖特基二极管和一只电容，就构成了闪灯的时序发生器，如图所示。输出波形的周期大约为
就要加快电容C 的充电时间， 以缩短高输出时间TL.实现方法是增加电阻RCH以及串联的肖特基二极管D1S.D1S的正向压降不超过200mV,可以忽略不计。
LED的点亮时间大约为（1/100）×TL≈5ms.
LED驱动器包括一个PNP双极晶体管Q1和一个NPN双极晶体管Q2.Q1与Q2构成一个可转换电流源。当肖特基二极管D2S阴极有高逻辑电平时，LED通过一个恒流，电流值约为IO≈0.7V/RS,本电路中为10mA.
串联的硅二极管D1与D2提供了强大的非线性负反馈功能。如果出于任何原因，检测电阻RS上的压降上升，则D1到D2的连接会迫使Q2射极电压产生几乎相同的提升。这个提升减少了Q2集电极电流，因此也减小了Q1基极电流，形成闭合回路。最后的结果是降低了Q1集电极电流，使其保持一个恒定值。
注意，当IC1的输出为低时，通过D2S和电阻RB的电流可以忽略。这是因为，当IC1输出低时，Q2的基极保持为低，使其与电流源均关断。当电流源关断时，LED也熄灭，此时只有微安级的泄漏电流通过D2S和RB.如果全采用表面安装元件，则电路可以做在一块不大于16mm×16mm的板子上。
本工作获得了斯洛伐克研究开发署的支持，合同号为APVV-0062-11s.
