大功率LED照明系统散热问题的解决方案

　　以单片机AT89C51为控制核心，将半导体制冷技术引入到LED散热研究中，采用PID算法和PWM调制技术实现对半导体制冷片的输入电压的控制，进而实现了对半导体制冷功率的控制，通过实验验证了该方法的可行性。
　　随着LED技术日新月异的发展，LED已经走进普通照明的市场。然而，LED照明系统的发展在很大程度上受到散热问题的影响。对于大功率LED而言，散热问题已经成为制约其发展的一个瓶颈问题。而半导体制冷技术具有体积小、无须添加制冷剂、结构简单、无噪声和稳定可靠等优点，随着半导体材料技术的进步，以及高热电转换材料的发现，利用半导体制冷技术来解决LED照明系统的散热问题，将具有很现实的意义。
　　1 LED热量产生的原因及热量对LED性能的影响
　　LED 在正向电压下，电子从电源获得能量，在电场的驱动下，克服PN 结的电场，由N 区跃迁到P 区，这些电子与P 区的空穴发生复合。由于漂移到P 区的自由电子具有高于P 区价电子的能量，复合时电子回到低能量态，多余的能量以光子的形式放出。然而，释放出的光子只有30%~40%转化为光能，其余的60%~70%则以点振动的形式转化为热能。
　　由于LED是半导体发光器件，而半导体器件随温度的变化自身发生变化，从而其固有的特性会发生明显的变化。对于LED结温的升高会导致器件性能的变化和衰减。这种变化主要体现在以下三个方面：⑴减少LED的外量子效率；⑵缩短LED的寿命；⑶造成LED发出光的主波长发生偏移，从而导致光源的颜色发生偏移。大功率LED一般都用超过1W的电功率输入，其产生的热量很大，解决其散热问题是当务之急。
　　2半导体制冷原理

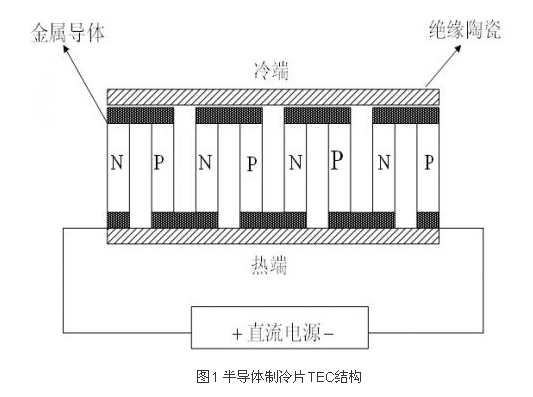

　　半导体制冷又称电子制冷，或者温差电制冷，是从50年代发展起来的一门介于制冷技术和半导体技术边缘的学科，与压缩式制冷和吸收式制冷并称为世界三大制冷方式。半导体制冷器的基本器件是热电偶对，即把一只N型半导体和一只P型半导体连接成热电偶（如图1），通上直流电后，在接口处就会产生温差和热量的转移。在电路上串联起若干对半导体热电偶对，而传热方面是并联的，这样就构成了一个常见的制冷热电堆。借助于热交换器等各种传热手段，是热电堆的热端不断散热并且保持一定的温度，而把热电堆的冷端放到工作环境中去吸热降温，这就是半导体制冷的原理。

　　　　本文采用半导体制冷是因为与其他的制冷系统相比，没有机械转动部分、无需制冷剂、无污染可靠性高、寿命长而且易于控制，体积和功率都可以做的很小，非常适合在LED有限的工作空间里应用。
　　3系统总体设计方案
　　LED散热控制系统由温度设定模块、复位模块、显示模块、温度采集模块、控制电路模块[2]及制冷模块组成，系统总体框图如图1所示。该系统以微处理器为控制核心，与温度采集模块通信采集被控对象的实时温度，与温度设定模块通信设定制冷启动温度和强制冷温度。利用C语言对未处理编程可实现，当采集的实时温度小于制冷启动温度时，无PWM调制波[1,6]输出，制冷模块处于闲置状态；当采集的实时温度大于制冷启动温度但小于强制冷温度时，输出一定占空比的PWM调制波，制冷模块启动小功率的制冷方式；当采集的实时温度大于强制冷温度时，输出一定占空比的PWM调制波，制冷模块启动大功率的制冷方式。
